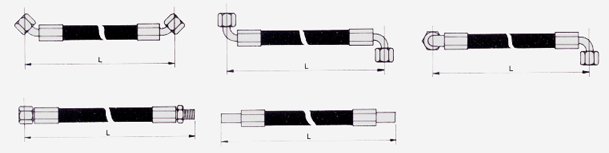

Jak poprawnie mierzyć przewody hydrauliki siłowej?

Identyfikacja gwintów i okuć

Pomiar średnicy Pomiar grzebieniem Rodzaje gwintów
Srednica
zewnetrzna
(mm)		 Srednica wewnetrzna
(mm)		 Zwoje
na cal		 Skok
(mm)		 Calowy rurowy BSP BSPT Metryczny Calowy UNF (JIC, ORFS) Calowy NPT, NPTF
7,8 - 8,0 6,8 – 7,0
1
M8x1

9,3 – 9,7 8,5 – 8,9 28 [0,91] 1/8”


9,3 – 9,7 8,5 – 8,9 27 [0,95]


1/8”
9,7 – 9,9 8,2 – 8,6
1,5
M10x1,5

9,7 – 9,9 8,7 – 9,1
1
M10x1

10,9 – 11,1 9,7 – 10,0 20 [1,27]

7/16” - 20
11,6 – 11,9 10,2 – 10,6
1,5
M12x1,5

12,4 – 12,7 11,3 – 11,6 20 [1,27]

1/2” - 20
12,9 – 13,1 11,4 – 11,9 19 [1,34] 1/4”


12,9 – 13,1 11,4 – 11,9 18 [1,41]


1/4”
13,6 – 13,9 12,2 – 12,6 1,5
M14x1,5

14,0 – 14,3 12,7 – 13,0 18 [1,41]

9/16” - 18
15,6 – 15,9 14,2 – 14,6
1,5
M16x1,5

16,3 – 16,6 14,9 – 15,4 19 [1,34] 3/8”


16,3 – 16,6 14,9 – 15,4 18 [1,41]


3/8”
17,1 – 17,4 15,8 – 16,1 16 [1,59]

11/16” - 16
17,6 – 17,9 16,2 – 16,6
1,5
M18x1,5

18,7 – 19,0 17,3 – 17,6 16 [1,59]

3/4” - 16
19,6 – 19,9 18,2 – 18,6 1,5
M20x1,5

20,3 – 20,6 18,9 – 19,3 16 [1,59]

13/16” - 16
20,5 – 20,9 18,6 – 19,0 14 [1,81] 1/2”


20,7 – 21,1 18,3 – 18,7 14 [1,81]


1/2”
21,6 – 21,9 20,2 – 20,6
1,5
M22x1,5

22,0 – 22,2 20,2 – 20,5 14 [1,81]

7/8” - 14
22,6 – 22,9 20,6 – 21,0 14 [1,81] 5/8”


23,6 – 23,9 22,2 – 22,6
1,5
M24x1,5

25,1 – 25,4 23,4 – 23,8 14 [1,81]

1” - 14
25,6 – 25,9 24,2 – 24,6
1,5
M26x1,5

26,1 – 26,4 24,1 – 24,5 14 [1,81] 3/4”


26,3 – 26,7 23,7 – 24,1 14 [1,81]


3/4”
26,6 – 26,9 24,3 – 24,7 12 [2,12]

1,1/16” - 12
26,6 – 26,9 24,6 – 25,0
2
M27x2

26,6 – 26,9 25,2 – 25,6
1,5
M27x1,5

27,6 – 27,9 26,2 – 26,6
1,5
M28x1,5

29,6 – 29,9 27,4 – 27,8
2
M30x2

29,6 – 29,9 28,2 – 28,6
1,5
M30x1,5

29,8 – 30,1 27,6 – 27,9 12 [2,12]

1,3/16” - 12
29,8 – 30,2 27,8 – 28,1 14 [1,81] 7/8”


32,6 – 32,9 30,5 – 30,9
2
M33x2

32,6 – 32,9 31,2 – 31,6
1,5
M33x1,5

33,0 – 33,2 30,3 – 30,8 11 [2,31] 1”


33,0 – 33,3 30,8 – 31,2 12 [2,12]

1,5/16” – 12
32,9 – 33,4 30,3 – 30,8 11,5 [2,21]


1”
35,6 – 35,9 33,4 – 33,8
2
M36x2

36,2 – 36,5 34,3 – 34,7 12 [2,12]

1,7/16” -12
37,6 – 37,9 34,8 – 35,1 11 [2,31] 1,1/8”


37,6 – 37,9 36,2 – 36,6
1,5
M38x1,5

40,9 – 41,2 38,7 – 39,1 12 [2,12]

1,5/8” - 12
41,6 – 41,9 39,4 – 39,8
2
M42x2

41,5 – 41,9 39,0 – 39,5 11 [2,31] 1,1/4


41,4 – 42,0 39,2 – 39,6 11,5 [2,21]


1,1/4”
42,5 – 42,8 40,6 – 41,0 12 [2,12]

1,11/16” - 12
44,6 – 44,9 42,4 – 42,8
2
M45x2

44,6 – 44,9 43,2 – 43,6
1,5
M45x1,5

47,3 – 47,6 45,1 – 45,5 12 [2,12]

1,7/8” - 12
47,4 – 47,8 44,8 – 45,3 11 [2,31] 1,1/2”


47,3 – 47,9 45,1 – 45,5 11,5 [2,21]


1,1/2”
50,5 – 50,8 48,6 – 49,0 12 [2,12]

2” - 12
51,6 – 51,9 49,4 – 49,6
2
M52x2

51,6 – 51,9 50,2 – 50,6
1,5
M52x1,5

59,4 – 59,8 56,5 – 56,8 11 [2,31] 2”


59,9 – 60,2 56,4 – 56,7 11,5 [2,21]


2”
